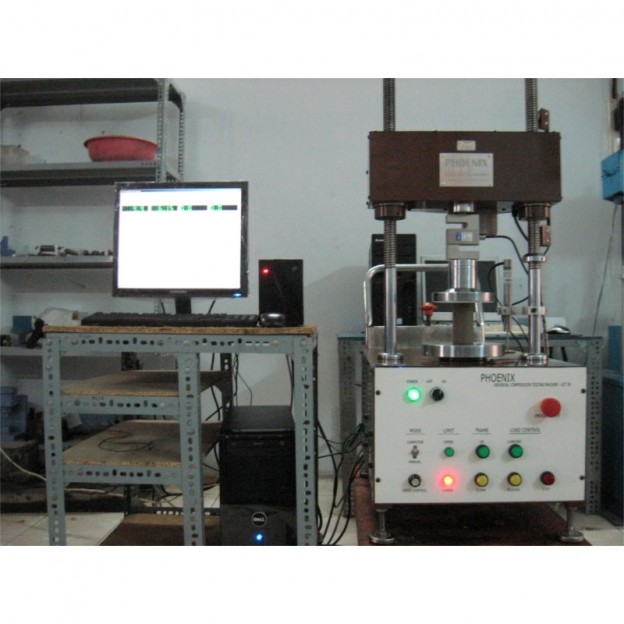

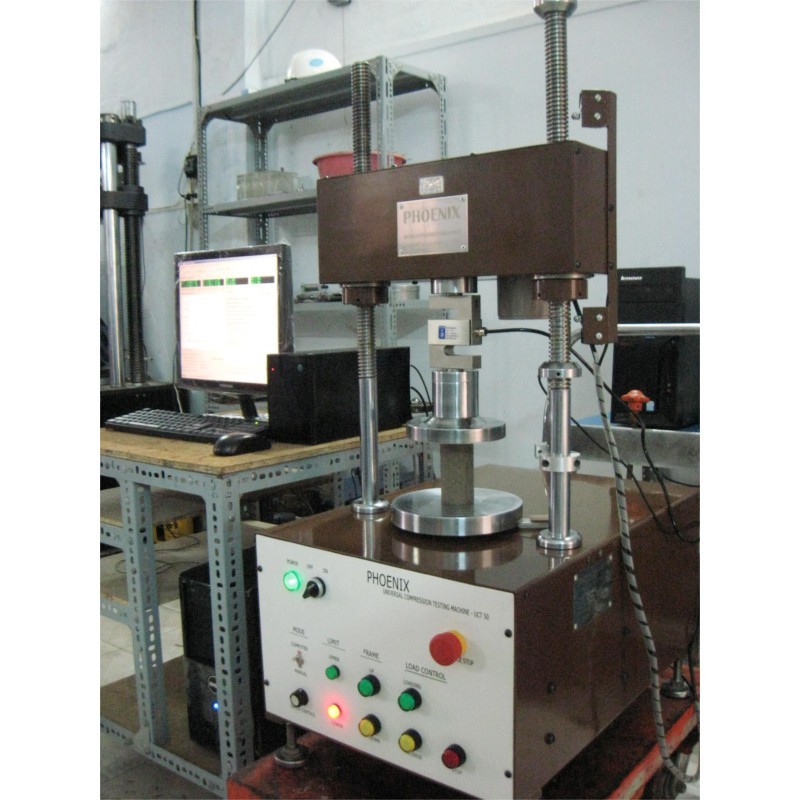

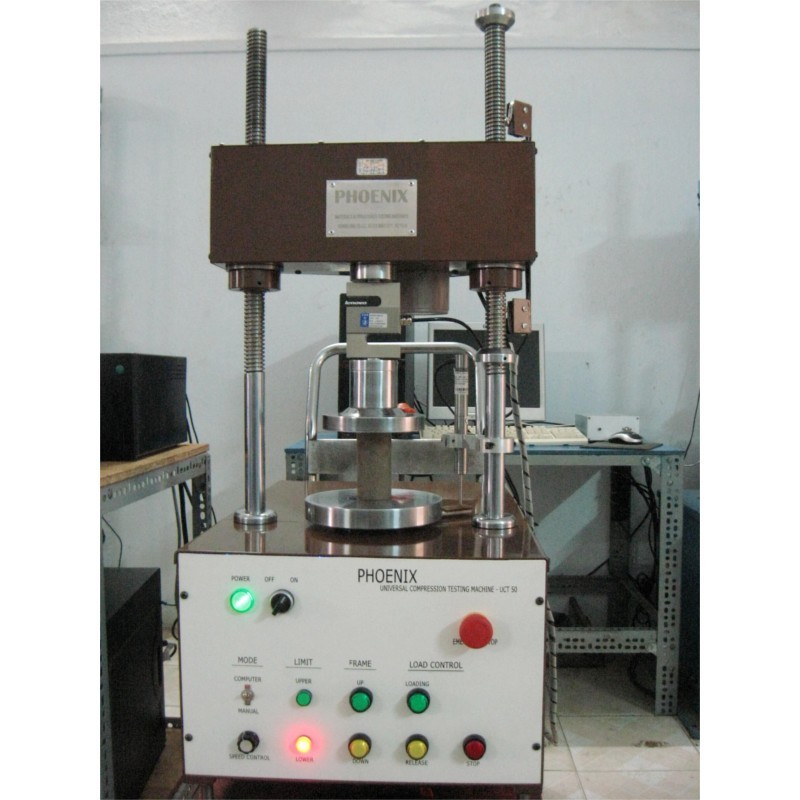

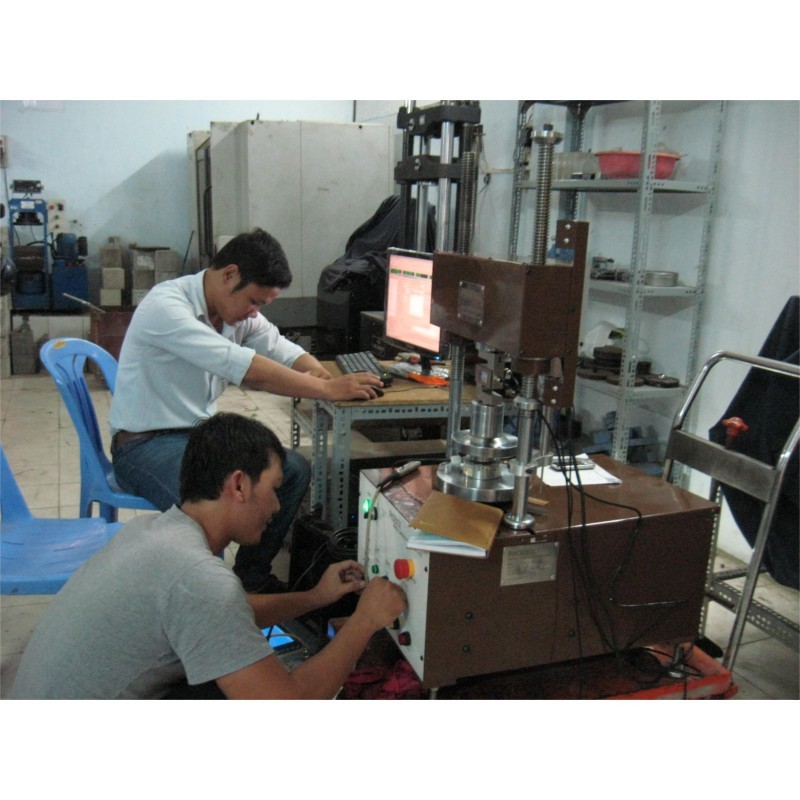

Máy thí nghiệm cọc xi măng đất

Mô tả

- Máy được ứng dụng cho thí nghiệm nén uốn thậm chí cả cắt khi có đồ gá thích hợp. Thiết bị này được ứng dụng rất thành công cho các thí nghiệm nén mẫu xi măng đất, uốn mẫu xi măng, nén mẫu gạch, uốn gạch, CBR...
- Phù hợp với các tiêu chuẩn ASTM. TCVN, DIN, ISO, EN.... tuỳ thuộc vào gói phần mềm và các tiêu chuẩn đã được tích hợp.

Tính năng nổi bật

- Hỗ trợ đo 02 đại lượng lực nén và chuyển vị dọc trục đồng thời, số đọc hoàn toàn tự động bằng máy tính.
- Hiển thị tức thời đồ thị quan hệ lực, chuyển vị trong suốt quá trình.
- Hiển thị giá trị ứng suất và biến dạng tức thời.
- Tính toán nhanh kết quả theo tiêu chuẩn thí nghiệm đã được cài đặt.
- Hệ thống phần mềm chuyên dụng hỗ trợ nhanh từ quá trình thí nghiệm đến lập báo cáo.
- Đặc biệt thích hợp cho thí nghiệm mẫu khoan từ hiện trường có chiều cao thay đổi liên tục nhờ khung trên có thể di chuyển lên xuống.
- Khớp cầu gắn phía trên đảm bảo tiếp xúc của lực nén lên bề mặt mặt mẫu được tốt nhất.
- Tốc độ gia tải điều khiển chính xác bằng tay và máy tính.
- Hệ thống bảo vệ chống quá trình hình giúp tăng độ an toàn và tuổi cho thiết bị.

Thông số kỹ thuật

- Hệ thống gia tải trục vít, cấp tải tối đa: 50kN (5 Tf). Kích thước khung (l x w x h): 345 x 580 x 1100mm. Khoảng cách giữa 2 cột: 280mm. Khoảng cách tối đa giữa đầu nén và bàn nén: 500mm (có thể thay đổi cho phù hợp mà không báo trước, tuy nhiên, đảm bảo kích thước mẫu nén đường kính đến 150mm)
- Số cột của khung máy: 02, cho phép vượt tải 150%.
- Thanh ngang bên trên có thể di chuyển linh hoạt, rất tiện lợi cho các mẫu nén có chiều cao thay đổi. Tốc độ dịch chuyển thanh ngang: 10~40mm/ph
- Hành trình tối đa của bàn nén: 50mm
- Tốc độ gia tải: 0.01 - 5.0 mm/min (2 chế độ điều chỉnh bằng tay/phần mềm)
- Dãy đo lực: từ 1% của cảm biến đến 50kN. Độ phân giải tốt hơn 1/50000 cấp tải tối đa của cảm biến lực. Độ chính xác đo lực: ±1% số đo. Cấp chính xác: Cấp 1. Cảm biến đo lực là load cell S..
- Đo chuyển vị điện tử, độ phân giải tốt hơn 5 micronmet.
Độ chính xác đo chuyển vị: ±1% số đo.
Cảm biến đo chuyển vị là LVDT.
- Hệ thống điều khiển gia tải bằng máy tính hoặc bằng tay.
- 02 kênh đo tiêu chuẩn cho lực và chuyển vị (bao gồm 1 load cell và 1 LVDT) thông qua hộp điều khiển.
- Card điều khiển và thu thập số liệu tốc độ cao National Instruments -Mỹ.
- Điện áp hoạt động : 1 pha, 220V, 5Amps
- Trọng lượng: khoảng 120 kg

- Thiết bị được hiệu chuẩn theo tiêu chuẩn đo lường trước khi bàn giao.

Phần mềm

- Phần mềm đi kèm PHOENIX Materials testing software (by Hoang Vinh)
- Điều khiển toàn bộ họat động của thiết bị.
- Có khả năng hiển thị số liệu đo 04 kênh đồng thời.
- Vẽ biểu đồ tức thời quan hệ các đại lượng đo (lực- chuyển vị, ứng suất-biến dạng…)
- Đơn vị hiển thị linh hoạt, theo thói quen của người dùng
- Tính toán kết quả thí nghiệm và lập báo cáo theo tiêu chuẩn.
- Hỗ trợ song ngữ Việt-Anh (chạy trong Windows XP) (Không bao gồm bản quyền phần mềm Windows).
- Máy tính (Acer/HP/Dell) điều khiển thiết bị và xử lý số liệu thí nghiệm, kèm theo màn hình LCD.
- Cập nhật phần mềm trong 01 năm.
- Tài liệu hướng dẫn sử dụng.

Thời gian bảo hành

- Bảo hành tiêu chuẩn 12 tháng, khách hàng có thể mua gói bảo hành mở rộng 24 tháng.

Các dự án tham khảo

Rất nhiều dự án lớn có thi công cọc xi măng đất đã sử dụng thiết bị của chúng tôi, điển hình như:

- Dự án Thị Vải-Cái Mép (Công ty Tư vấn giao thông BRVT)
- Dự án Đường vành đai Bình Lợi (Công ty Trần Nguyễn)
- Dự án Long Thành-Dầu Dây ( Công ty Tư vấn 625)
- Dự án Sân bay Cát Bi hải Phòng ( Công ty ACC)
- Dự án Tân Hoá Lò Gốm ( Công ty Hoàng Vinh, UGFC)
- Dự án Rạch Chanh, Cảng Bourbon-Long An ( Công ty Hoàng Vinh)
- Dự án Vũng Áng - Hà Tĩnh, nhiệt điện Duyên Hải Trà Vinh (Cogeco)
- Dự án 04 tuyến đường khu thủ thiêm (Hoàng Vinh)
- Dự án ở Hà Nội (Công ty Tư vấn thuỷ lợi 2)
- Viện công nghệ xây dựng cầu đường phía nam (phòng thí nghiệm)
- Khoa khoa học xây dựng IBST/S (Phòng thí nghiệm cơ đất)
- Phòng thí nghiệm công ty Xi măng Lafarge
- Phòng thí nghiệm công ty Telico
- Phòng thí nghiệm công ty Xi măng Sài gòn
