Máy thí nghiệm 3 trục tự động-Auriga

• Các đặc điểm chính

- Hệ thống khung gia tải đa năng AURIGA được sử dụng cho các thí nghiệm nén của mẫu đất, xi măng đất, và các loại vật liệu khác

- Tốc độ gia tải có thể điều khiển bằng tay hoặc cài đặt tự động từ phần mềm máy tính

- Tương thích với phần mềm thí nghiệm đa năng PNXMTS (Phoenix Materials Testing Software), hoặc phần mềm chuyên dụng cho thí nghiệm 3 trục PNXSM (Phoenix Soil mechanics Software)

- Phù hợp với các tiêu chuẩn thí nghiệm 3 trục của cơ học đất TCVN 8868:2011,  D2850-03A, D4767-11 / AS1289.6.4.1, 2, BS1377-7, 8 / ASTM D2166-13...

- Hệ thống máy nén ba trục thực hiện toàn tự động các thí nghiệm cắt ba trục theo sơ đồ  UU (không cố kết – không thoát nước), CU (cố kết – không thoát nước), CD (cố kết – thoát nước) và có thể lập trình cài đặt ứng suất theo lộ trình (Stress Path) cho một số trường hợp đặc biệt.

- Khung gia tải được thiết kế có độ cứng rất cao, trục truyền lực đường kính lớn đảm bảo độ ổn định và đúng tâm, hộp số cực êm gần như không tạo ra tiếng ồn đáng kể khi vận hành, động cơ cực mạnh đảm bảo điều khiển tốc độ gia tài luôn chính xác theo gái trị cài đặt.

- Thiết bị có kích thước nhỏ gọn (Dài x Rộng x Cao) tương ứng 40x60x100 cm, trọng lượng 60kg

- Hệ thống khung gia tải được sử dụng cho thí nghiệm cắt 3 trục cùng với các thiết bị như bộ điều khiển áp suất (áp lực buồng, áp lực ngược), bộ đo thay đổi thể tích tự động (Automatic Volume change), hệ thống điều khieenrt, đo lường và thu thập số liệu (Multifunction DAQ) , các cảm biến  (Sensors), bơm chân không, bảng phân phối...

- Khung gia tải AURIGA kết nối với máy tính qua cổng USB

- Các thiết bị ngoại vi được kết nối với máy tính qua mạng WIFI, giảm thiểu tối đa hệ thống dây dẫn tín hiệu

• Thông số kỹ thuật

- Khung gia tải được thiết kế với cấp tải tối đa 50 kN, lực nén tối đa thực tế được lắp đặt theo mục đích sử dụng cụ thể

- Khả năng gia tải: 10 kN đối với thí nghiệm 3 trục cơ học đất

- Cảm biến lực gắn sẵn: thang đo 0-1000N, độ phân giải lực 0.01N, sai số tổng hợp 0.1%, chính xác cấp 1 theo ĐLVN hoặc các ASTM E8, ISO 376

- Cảm biến chuyển vị gắn sẵn:  thang đo 0-25mm, độ phân giải 0.005mm, sai số tổng hợp 0.25%, chính xác cấp 1 theo ĐLVN hoặc các tiêu chuẩn quốc tế.

- Chế độ điều khiển tốc độ gia tải: Thủ công (cho các trường hợp hiệu chuẩn, di chuyển nhanh, chỉnh thủ công) hoặc phần mềm (cho trường hợp thí nghiệm cắt mẫu)

- Tốc độ gia tải theo chuyển vị : 0 ~ 50 mm/phút (danh nghĩa), tương thích hoàn toàn với phần lớn tốc độ biến dạng mẫu theo yêu cẩu của các tiêu chuẩn thí nghiệm Quốc gia và quốc tế hiện hành.

- Tốc độ chậm nhất: 0.0003mm/phút, tốc độ nhanh nhất 50mm/phút

- Khoảng tĩnh thông chiều đứng cho đặt buồng  mẫu: ~600 mm

- Bề rộng hữu hiệu chiều ngang: 256 mm

- Đường kính bàn nén: 150 mm

- Hành trình bàn nén: 50 mm (để an toàn cho cảm biến chuyển vị dọc trục, các công tắc an toàn được thiết lập mặc định cho hành trình 25mm)

- Nguồn điện:  1 pha 220V Ac, 50Hz, (có thể tùy chỉnh khi có yêu cầu riêng cho các khu vực khác)

- Tổng khối lượng phần thân máy: xấp xỉ 60 kg

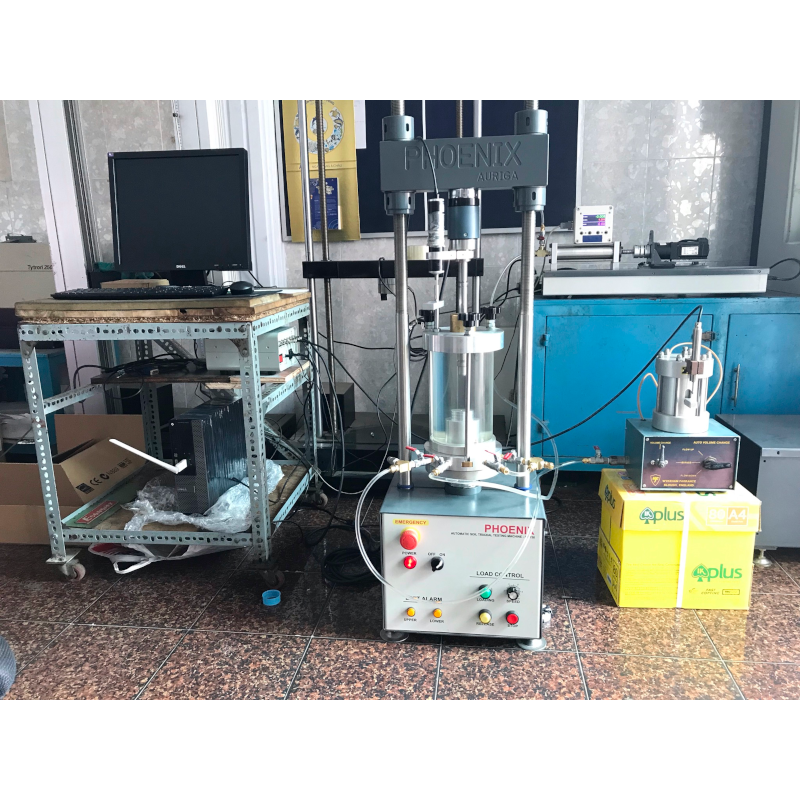

• Cấu hình cơ bản của hệ thống thí nghiệm 3 trục tự động

- Hệ hhung gia tải tự động cấp tải 50kN., gắn sẵn loadcell  1.0 kN

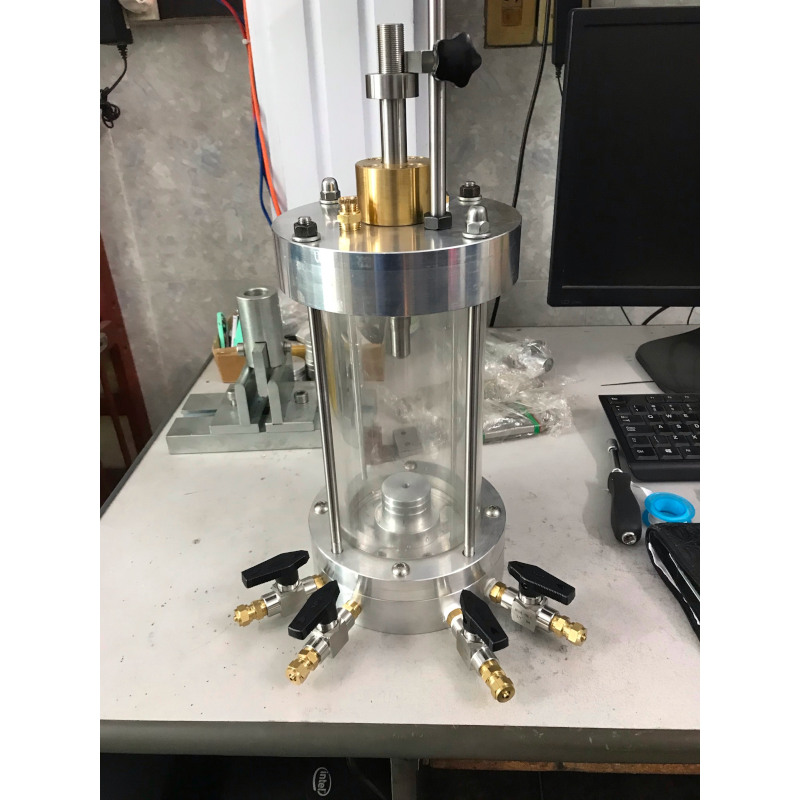

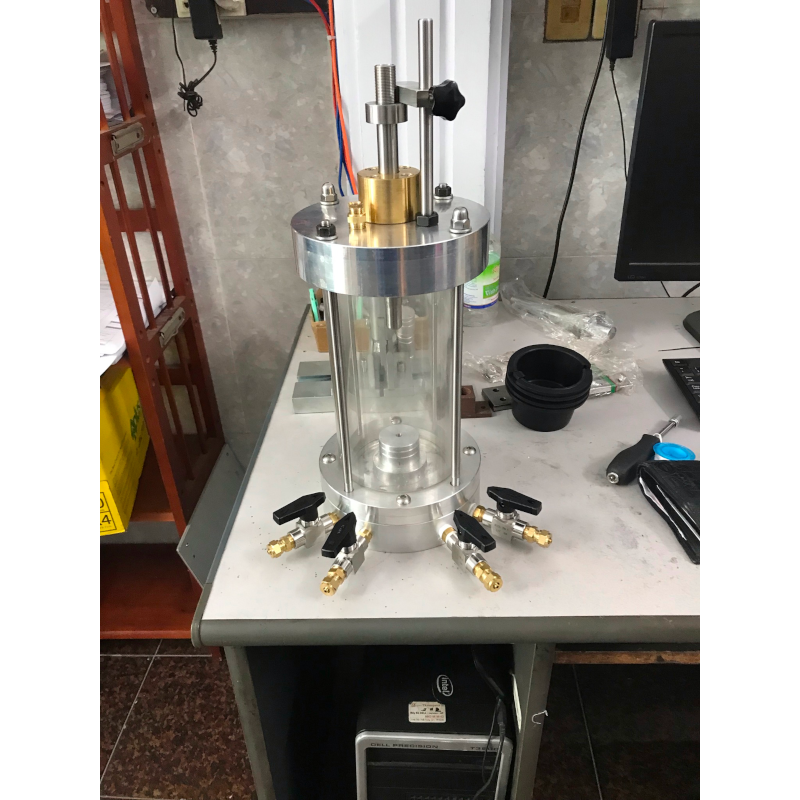

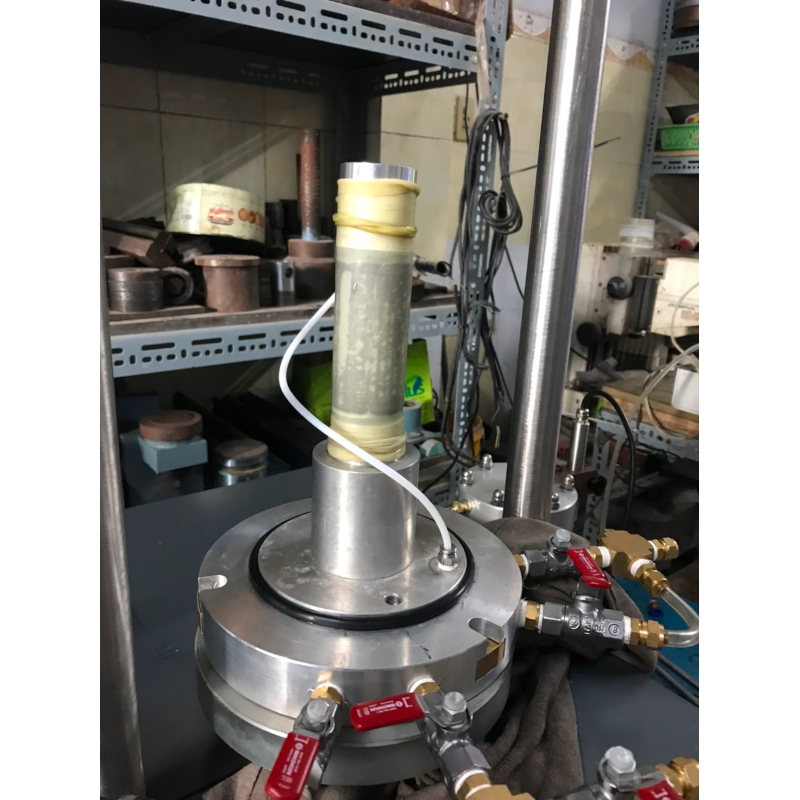

- Buồng đặt mẫu ba trục, đường kính mẫu đến 50 mm (tiêu chuẩn), các tùy chọn đường kính mẫu (39.1mm), gắn sẵn cảm biến đo áp lực nước lỗ rỗng 2000KPa, kết nối bằng dây với bộ thu thập số liệu Corvus-DAQ.

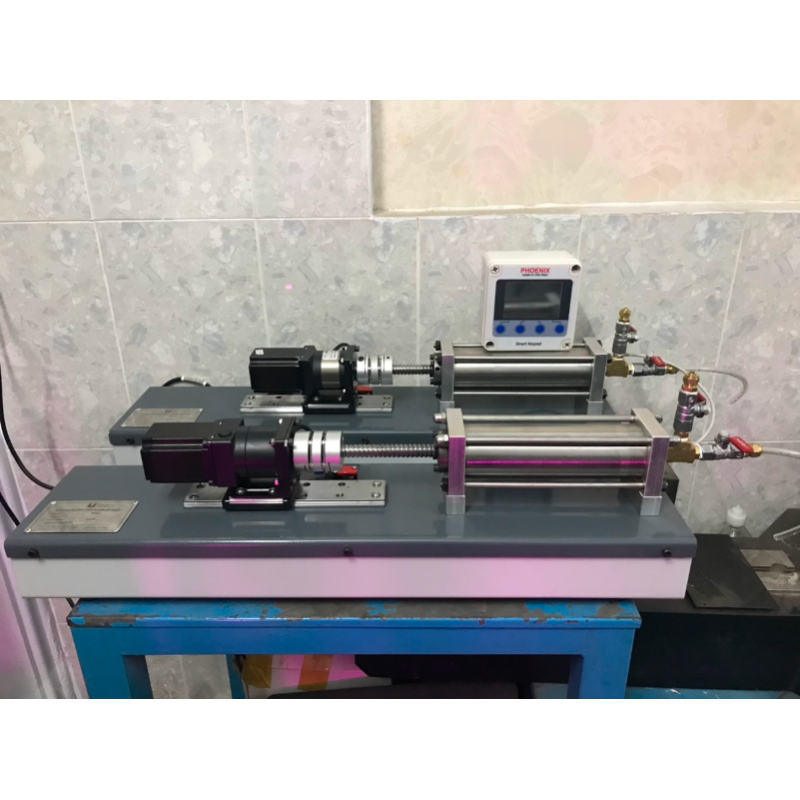

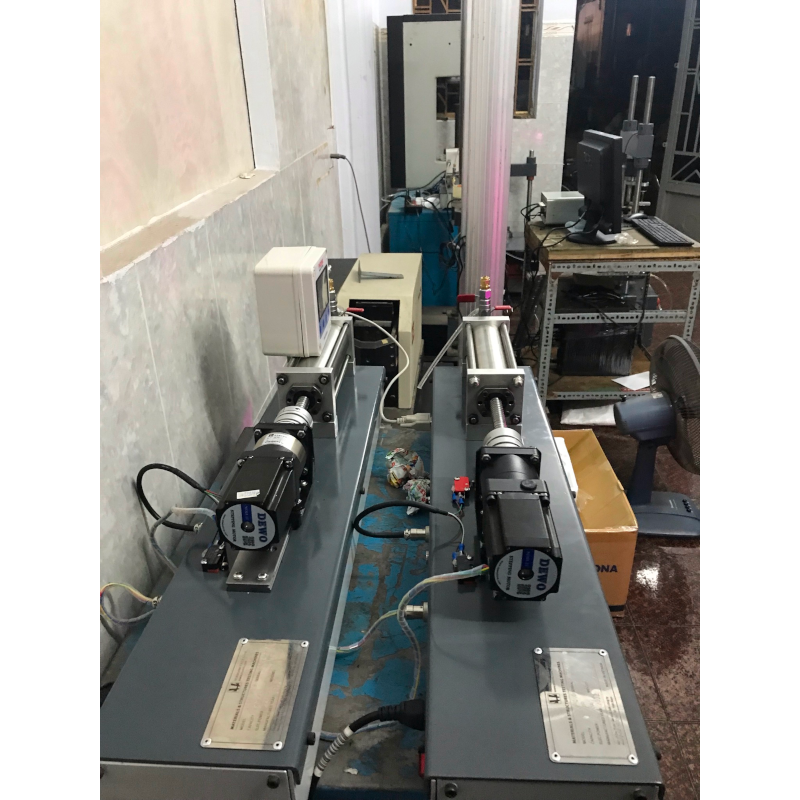

- Bộ điều khiển áp suất tự động tiêu chuẩn (Automaticm pressusize) 2 xi lanh (đến 1500 kPa, áp suất tiêu chuẩn), đã bao gồm cảm biến áp suất dải đo 2000kPa gắn sẵn trên thiết bị, kết nối Wifi với máy tính.

- Bộ biều khiển và thu thập dữ liệu cảm biến đa kênh Corvus-DAQ, tiêu chuẩn 6 kênh Analog cho load cell, cảm biến chuyển vị, cảm biến áp suất, và điều khiển khung gia tải

- Khối thiết bị phụ trợ : buồng cấp và thùng xả nước, van điều hướng, bơm chân không khử bọt khí và hút nước

- Router Wifi 5G hỗ trợ các chuẩn giao tiếp IoT thông dụng, cài đặt sẵn MQTT  server,  5 cổng kết nối  cáp LAN

- Phần mềm ba trục PNXSM
